Dobner
Fassadenpaneele FS-300
Bereits
vor dem Jahr 1980 und in den Folgejahren wurden bei der Alcan
Rorschach AG in der Schweiz die Aluminium-Fassadensysteme ALCAN
E-200 und K-250 entwickelt. Der Hauptgesellschafter von Dobner
übernahm 1988 die Vertriebsrechte für Deutschland und kaufte
1994 die Produktionsstätte in St. Gallen (Schweiz). In

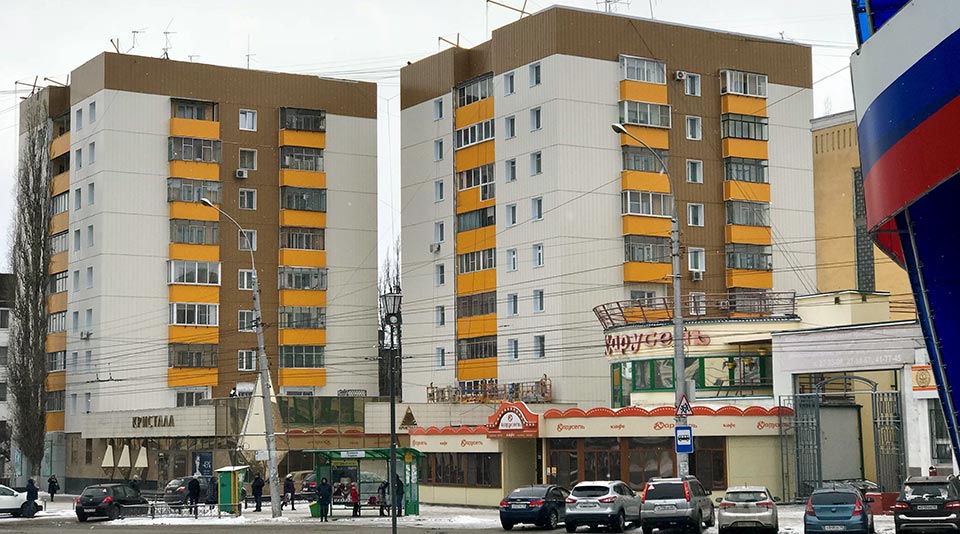

Westeuropa wurden Millionen von Quadratmetern dieser
einzigartigen Aluminium-Fassadensysteme installiert. Heute, nach
fast 40 Jahren, kann Dobner auf diese hervorragenden Referenzen
verweisen. Die wunderschönen Farbaluminium-Fassaden von damals
stehen bis heute in bester Qualität und sauber wie gestern
gemacht.
Im Jahre 2014 wurde auf der Grundlage dieser guten Erfahrungen,
speziell für die hohen witterungsbedingten Anforderungen in
Russland, die Fassadenpaneele Dobner FS-300 entwickelt.
Warum haben Dobner Farbaluminium-Fassadenpaneele eine so hohe
Qualität?
1. Das Grundmaterial ist reines Farbaluminium, im
„Coil-Coating-Verfahren“ hergestellt. Dabei handelt es sich um
eine hochqualitative und rollformfähige Aluminium-Legierung mit
einer bei sehr hoher Temperatur eingebrannten PVDF-Lackierung
(240-270 °C).
2. Farbaluminium rostet nicht. Durch eine zusätzliche
Schutzlackierung an der Rückseite wird jegliches Korrodieren
absolut verhindert.
3. Die PVDF-Lackierung an der Vorderseite der
Farbaluminium-Paneele hat eine „natürliche Abkreidung“. Jedes
Jahr wittern wenige Bruchteile eines µ von der Oberfläche ab.
Schmutz und Staub können sich daher nicht auf der Oberfläche
halten - die Fassade bleibt immer sauber. Auch kann sich die
Oberfläche aufgrund ihrer Konstruktionsweise nicht statisch
aufladen. Schmutzpartikel haften deshalb nicht an der Fassade.
Eine Lebensdauer von 50 Jahren und länger ist bei
Farbaluminium-Fassaden in der Praxis vielfach nachweisbar.
4. Die Dobner Farbaluminium-Paneele sind superleicht (nur ca.
2,4 kg pro m²) und sehr einfach und schnell bei jeder Witterung
zu montieren. Das Material lässt sich sehr leicht verarbeiten.
5. Die Hinterlüftung der Fassadenbekleidung sorgt für ein
angenehmes und gesundes Wohnklima - die Atmungsfähigkeit der
Fassade bleibt voll erhalten
6. Umweltfreundliche Herstellung! Biologisch unbedenklich! Durch
Recycling von Farbaluminium wird bis zu 95% der Energie
eingespart, die bei der Herstellung erforderlich war. Aluminium
ist ein sehr wertvoller Rohstoff – mit hohen Recycling-Erlösen.
7. Brandklasse A1 – unbrennbar – Entspricht den höchsten
Anforderungen - bester Brandschutz. Mineralische Dämmung - keine
Kunststoffe in der Fassade - alles unbrennbar!
Beschreibung des Rohmaterials
Die
rollgeformten Dobner Aluminiumpaneele FS-300 bestehen aus
hochwertigem Farbaluminium. Es handelt sich um gewalztes
Aluminiumband, welches mit einer
PVDF-Zweischichteinbrennlackierung (Grundierung und
Decklackierung) im sogenannten Coil-Coating-Verfahren
(Bandbeschichtungsverfahren mit Walzenauftrag)
oberflächenveredelt wird.
Die Vorbehandlung des Aluminiumbandes erfolgt durch Entfetten
und Chromatieren. Damit ist eine absolut feste Verbindung für
den Verbund der Farbbeschichtung mit dem Aluminium geschaffen.
Die Aluminiumblechbänder werden auf den größten und modernsten
Bandlackieranlagen der Welt beschichtet. Das Aluminiumband
durchläuft auf diesen Coil-Coating-Anlagen bis zu 10 Stationen,
bis die optimale und wetterfeste Beschichtungsqualität erreicht
wird. Die Beschichtung besteht aus einem Primer und einem
PVDF-Decklack von ca. 25 µ. (Metallic bis 40 µ). Die Rückseite
des Aluminiumbandes ist schutzlackiert mit einer Schichtdicke
von ca. 5 µ.
Der Glanzgrad beträgt ca. 20 Einheiten nach Messsystem Gardner,
Messwinkel 60 °. Eine Ausnahme bilden Metallicfarben mit 30 – 40
Einheiten.
Farbaluminium gibt es in vielen Farben und außergewöhnlichen
Oberflächenausführungen mit gleichbleibender, hoher und
reproduzierbarer Beschichtungsqualität (Lackhaftung, Farb- und
Glanzgrad-Gleichheit), die Einbrenntemperatur beträgt 240-270 °C
.
Die Herstellung ist außerordentlich umweltfreundlich. Das
Material ist biologisch unbedenklich.
Farbaluminium ist nicht brennbar und rostet nicht. Die
atmosphärischen Einflüssen ausgesetzten Farbaluminium-Bauteile
sind hervorragend korrosionsfest und alterungsbeständig
Warum Farbaluminium?
Das Trägermaterial des Farbaluminiums ist in Legierung und
Festigkeit auf die Weiterverarbeitung und den
Endverwendungszweck optimal abgestimmt. Dies gilt auch für die
eingesetzten Beschichtungsstoffe. Deshalb ist Farbaluminium nach
dem Lackieren werkstoffgerecht verformbar, ohne Reißen oder
Abplatzen des Lacks. Aus diesem Grund wird Farbaluminium erst
lackiert und dann verarbeitet.
Verarbeitung / Montage:
Die Fassade muss dem Gebäude Schutz vor Witterungseinflüssen
bieten. Weiterhin soll die Fassade schön und repräsentativ sein,
denn schon immer werden die Außenwände eines Bauwerks zur
Präsentation genutzt. Beides erreichen Sie mit Dobner FS-300.
Die vorgehängte, hinterlüftete und wärmegedämmte Fassade besteht
aus drei wichtigen Komponenten:
- die mineralische Wärmedämmung in variablen
Dicken, je nach Erfordernis
- die Aluminium-Unterkonstruktion individuell
angepasst auf den jeweiligen Wandaufbau und die vorhandene
Windbelastung.
- den Dobner FS-300 Fassadenelementen aus 0,8
mm starkem Farbaluminium.
Hinterlüftung wird der Luftaustausch genannt, der im Hohlraum
zwischen der Wärmedämmung und den Aluminium-Paneelen
stattfindet. Damit dies gewährleistet ist, ist in der Regel am
oberen und unteren Fassadenende ein Luftspalt von mindestens 5
mm Breite erforderlich.
Durch die heutigen modernen Bearbeitungstechniken und die
Vielzahl der verfügbaren Farben kann das vom Planer gewünschte
Aussehen der Fassade kompromisslos realisiert werden.
Bei der Paneel-Bauweise werden die streifenförmigen,
längsprofilierten Elemente jeweils in Stockwerkshöhe mit
horizontalen Trennprofilen abgegrenzt. Die vertikalen Fugen und
die Befestigungen entsprechen der Kassetten-Bauweise.
Abmessung der Paneele: Paneelbreite: 320 mm
Modulbreite: 300 mm
Höhe: Standard 2800 mm
Höhe max.: 4000 mm
Materialstärke: 0,8 mm
Die Unterkonstruktion einschließlich der Befestigungsmethode
(Statik) und die Dicke der Wärmedämmung wird von einem
Ingenieurbüro berechnet.
Die Bekleidung der Fensteröffnungen in der Fassade bedarf der
besonders sorgfältigen Planung. Besonders geeignet sind
Fertigzargen aus Metall.
Zur Herstellung von objektbezogenen Spezialprofilen kann das für
die Paneel-Herstellung verwendete Bandmaterial in der Breite von
342 mm als Meterware von Dobner Alstroy bezogen werden. Damit
haben Sie die Möglichkeit individuelle Profile durch Abkanten
selbst herzustellen. Die Dobner FS-300 Paneele sind für eine
horizontale, als auch eine vertikale Montage ausgelegt. Die
sichtbare Befestigung in den Fugen wird mit Bohrschrauben oder
Blindnieten auf einer Aluminium-Unterkonstruktion vorgenommen.
Dobner empfiehlt aus langjähriger Erfahrung immer die vertikale
Verlegung auf horizontaler Unterkonstruktion.
Alle am Bau erforderlichen Anschlüsse sind möglich. Durch die
sehr stabile Profilierung und der Paneel Höhe von 12,5 mm sind
schlagregensichere und sturmwindtaugliche Fassadenbekleidungen
gewährleistet.
Die Wärmedämmung wird vor der Tragprofilmontage in der
gewünschten Stärke montiert. Der erforderliche Platz für die
Hinterlüftung ist durch die Paneel Höhe von 12,5 mm in jedem
Falle sicher gestellt.
Wenn ein Aluminiumpaneel 2,8 Meter lang ist und die
Temperaturunterschied zwischen Sommertag und Winternacht ca.
90°K beträgt, dann kann sich dieses Aluminiumpaneel bis ca. 2,8
mm ausdehnen. Derartige Temperaturunterschiede treten ein
zwischen Sommer (sonnenbestrahltes Aluminium) und Winter
(Lufttemperatur in der Nacht). Deshalb muss die Wärmeausdehnung
bei der Konstruktion von Fassadenbauteilen immer berücksichtigt
werden und zwar durch flexible Befestigungen - sogenannte
Gleitpunkte. Fehlende Gleitpunkte können zur Deformation von
Fassadenbauteilen bis hin zum Abscheren der Befestigungsmittel
und damit zum Absturz von Fassadenelementen führen.
BITTE BEACHTEN SIE
Bei Nachbestellung von Farbaluminium-Paneelen kann es bei
unterschiedlichen Chargen zu leichten Farbabweichungen kommen.
Dies ist darauf zurückzuführen, dass natürliche Rohstoffe wie
mineralische Farbpigmente immer leicht unterschiedlich
ausfallen. Diese natürlichen Nuancen sind normal und keine
Fehlproduktion. Daher sind die Chargennummern auf den
Lieferverpackungen stets vor dem Einbau zu vergleichen. Es wird
empfohlen unterschiedliche Chargen auf unterschiedlichen
Bauwerksseiten oder Bauabschnitten einzusetzen.
Gemäß der Lieferbedingungen von Dobner werden Sie als Käufer
beim Erwerb von Dobner Farbaluminium Paneelen auch Eigentümer
der Verpackungen. Deshalb kann Dobner diese Verpackungen nicht
zurücknehmen. Die Verpackungen sind vom Endverbraucher
(Montagefirma) fachgerecht zu entsorgen.
Zuschneiden:
Mit
Kreissägen, Kappsägen, Bandsägen, Scheren etc. (Trennscheiben
dürfen nicht verwendet werden)
Kanten:
Min.
Biegeradius = 2,5 x Bandstärke mit Kunststoff-Zwischenlage auf
der Farbseite
Montage:
Mit
weißen Baumwoll-Handschuhen um Fingerabdrücke und
Verschmutzungen zu verhindern
Reinigung:
Mit
neutralen, wässrigen Reinigungsmitteln, gut nachspülen, evtl.
Fachfirma einsetzen
Anschlüsse:
Bei
den geforderten Funktionen und Belastungen stets nach den
technischen Richtlinien und Regeln der Blechverarbeitung
ausführen
Nicht
zulässig:
Die
Oberflächenbeschichtung der Deckenelemente darf nicht in
Berührung kommen mit Lösungsmitteln, Zement, Säuren,
Laugen, Silikon-Gleit- und Dichtstoffen, Schleifstaub,
Bohrspänen aus Stahl etc. Der Kontakt mit Kupfer ist nicht
zulässig, ebenso das Aufkleben von Schildern etc.. Die Paneele
sind nicht schweissbar.
Lagerung und Transport:
Nur
auf ebenen, trockenen Flächen lagern. Verpackung vor Nässe,
Hitze und starker Sonneneinstrahlung schützen. Hubstapler sind
nur für Längen bis 4 m geeignet.
Fixierung mit Schrauben oder Nieten:
Die
Längenausdehnung des Materials berücksichtigen.
Fixpunkt soweit wie möglich in die Paneel Mitte setzen.
Gleitpunkte immer an den Paneelenden. Bei Bohrschrauben mit
richtigem Drehmoment arbeiten (nie überdrehen). Minimaler
Schrauben- bzw. Nietenkopf = Ø 15 mm
Gleitpunkte:
Die
Gleitpunkte können als Lang- oder Rundloch Ø 5 mm ausgeführt
werden. Zur Herstellung der Langlöcher werden Handstanzen
verwendet. Rundlöcher können mit Handstanzen oder durch
Vorbohren mit einem Bohrer Ø 5 mm hergestellt werden.
Sonderbelastungen:
An
die Fassadenpaneele dürfen keine zusätzlichen Lasten wie Lampen,
Ausleger, Abspannungen etc. angebracht werden. Diese Lasten sind
fachgerecht über die Unterkonstruktion in die Wand einzuleiten.
Stoßlasten:
Stoßlasten sind Einwirkungen von außen, die durch das Anlehnen
von Gegenständen, z.B. Leitern, Fahrrädern etc. entstehen. Durch
zusätzliche konstruktive Maßnahmen kann man derartige schädliche
Auswirkungen vermeiden. Dobner empfiehlt die Sockel oder
Erdgeschoßbereiche mit mechanisch widerstandfähigeren
Materialien zu bekleiden, z,B. Naturstein oder Keramik. Auch
Laminate wie Resopal oder Maxplatten sind sehr dafür gut
geeignet.
Spezial-Anwendungen:
Für Dächer sind die Dobner FS-300 Paneele nicht geeignet.
Übergänge von der Fassade zu Attika-Abdeckungen, stark geneigte
Aufbauten etc. sind möglich, wenn der Wasserführung durch
konstruktive Maßnahmen Rechnung getragen wird.
Abdichtungen:
Wegen der großen Verschmutzungsgefahr durch
Silikon-Dichtungsmasse – diese keinesfalls einsetzen!
Verwenden Sie andere Produkte z.B. Acryl oder Hybrid-Polymere.
Pflege
und Reinigung:
Die Fassade bleibt insbesondere an den Wetterseiten immer schön,
weil der Regen im Zusammenspiel mit der gesteuerten Abkreidung
die Fassade stets sauber hält. Sollte es an Stellen, die der
Witterung geringer ausgesetzt sind, ausnahmsweise zu Anhaftungen
von Schmutz kommen, kann dieser mittels eines Hochdruckreinigers
mit geringen Druck entfernt werden. Der Zusatz von neutralen,
wässrigen Reinigungsmitteln wird empfohlen, so z.B. einfaches
Spülmittel.
Schnelles
und problemloses Auswechseln beschädigter Paneele:
Die sichtbare Befestigung in den Fugen gestattet das schnelle
und sichere Auswechseln einzelner beschädigter Paneele in
wenigen Minuten.
|
