Dobner Aluminium Paneeldecken Zubehör


Die Stahl-Tragschiene

Die Tragschiene ist aus verzinktem Stahlblech hergestellt und beidseitig schwarz einbrennlackiert. Die Fugenbreite kann 4-50 mm betragen.
Dicke: 0,5 mm
Länge: max. 5000 mm

Die Alu-Tragschiene

Die Tragschiene ist aus Aluminium hergestellt und beidseitig schwarz einbrennlackiert. Die Fugenbreite kann 4-50 mm betragen.
Dicke: 0,8 mm
Länge: max. 5000 mm


Dobner Aluminium Paneeldecke Stahl-Tragschiene
Tragschiene mit Paneele

Typ K-84 / Modul100


Tragschiene mit Paneele

Typ K-134 / Modul150


Tragschiene mit Paneele

Typ K-184 / Modul 200

Dobner Paneeldecken Tragschiene mit Paneele
Tragschiene mit Paneele

Typ K-284 / Modul 300


Tragschiene mit Paneele (geschlossene Fuge)

Typ K-100 - K-300
Modul 100 - 300

Paneeldecke mit Tragschiene Typ K284
Standardlochungen

Lochbild Rg 3019

Lochdurchmesser 3,0 mm
Lochabstand 6,0 mm
Lochreihen gerade
freier Querschnitt ca. 19,6%

Standardlochungen
Lochbild Rv 2016

Lochdurchmesser 2,0 mm
Lochabstand 5,0 mm
Lochreihen gerade
freier Querschnitt ca. 16 %

Lochbild Rv2016




Die Tragschienen-Verbinder

Hergestellt aus Aluminium, welches beidseitig schwarz einbrennlackiert ist.
Die Längsstöße der Tragschiene werden durch einclipsen des Verbinders stabil verbunden.

Die Tragschienen-Verbinder

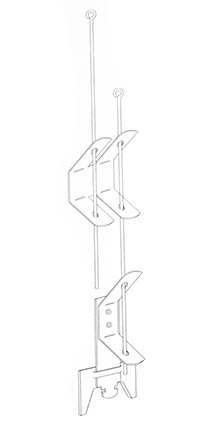

Die Verlängerungsfedern

Werden mehr als 1.500 mm Abhängehöhe gewünscht, ist der Einsatz von Verlängerungsfedern notwendig.
Damit ist ein stufenloses Regulieren der Bauhöhe auch bei extrem großen Abhängehöhen möglich.


Die Schnellabhänger

Hergestellt aus verzinktem Stahl mit Sicherungsschieber. Die kleinste Abhängehöhe beträgt bei Verwendung eines Abhängedrahtes min. 140 mm.

Verlängerungsfeder

Die Abhängedrähte


Lieferbar von 125 mm bis 1500 mm.

Abhängdraht

Die Paneel-Verbinder

Hergestellt aus Aluminium, welches einseitig schwarz einbrennlackiert ist

Die Paneel-Verbinder

Die Wandwinkel

Lieferbar in allen Farben und mit einer maximalen Länge von 3000 mm.

Die Wandwinkel

Die Stufenwinkel

Lieferbar in allen Farben und mit einer maximalen Länge von 3000 mm.

Die Stufenwinkel

Die U-Aufsteck- und Füllprofile

Lieferbar in allen Farben und mit einer maximalen Länge von 3000 mm.


Die U-Aufsteck- und Füllprofile

Revisionstüren

für den einfachen Zugang in den Deckenhohlraum. Diese Neuentwicklung gewährleistet ohne Einsatz von Werkzeugen das Öffnen und Schließen der Revisionsklappen.
Durch einfaches Anheben des Revisionsdeckels öffnet der Schließmechanismus automatisch. Zum Schließen der Deckel wieder nach oben drücken und die Revisionstüre ist wieder fest arretiert.
Dieser Vorgang lässt sich ohne Beschädigungen beliebig oft wiederholen. In der Revisionsklappe sind bereits die Tragschienen integriert, auf diese können dann vor Ort die Paneele eingeclipst werden.

übliche Abmessungen:

300 x 300 mm
400 x 400 mm
500 x 500 mm
600 x 600 mm
800 x 800 mm
1000 x 1000 mm

Andere Abmessungen auf Anfrage.

Revisionstueren

Die Akustikmatten

Material: Mineralwolle, 20 mm dick, mit einseitigem schwarzen Rieselschutzvlies kaschiert.

Die Akustikmatten

Die Akustikvliese

Material: Naturfaser, schwarz durchgefärbt, riesel- und verrottungsfest, leicht zuschneidbar, umweltfreundlich, fungizig- und chemikalienbeständig

Die Akustikfilze

Die Zusatzmodule

Mit diesem Modul können Sie problemlos Strahler, Leuchten und Lautsprecher in die Paneeldecke integrieren.Zusatzmodule werden generell separat abgehangen.

Die Zusatzmodule


Bei eventuell auftretenden Fragen stehen Ihnen unsere Fachberater jederzeit unverbindlich zur Verfügung.
